[121회 소방기술사] 4교시 답안작성 연습(공기흡입형 감지기 설계 및 유지관리 고려사항)

공기흡입형 감지기의 설계 및 유지관리 시 고려사항에 대하여 설명하시오



1. 공기흡입형 감지기(ASD)의 개요

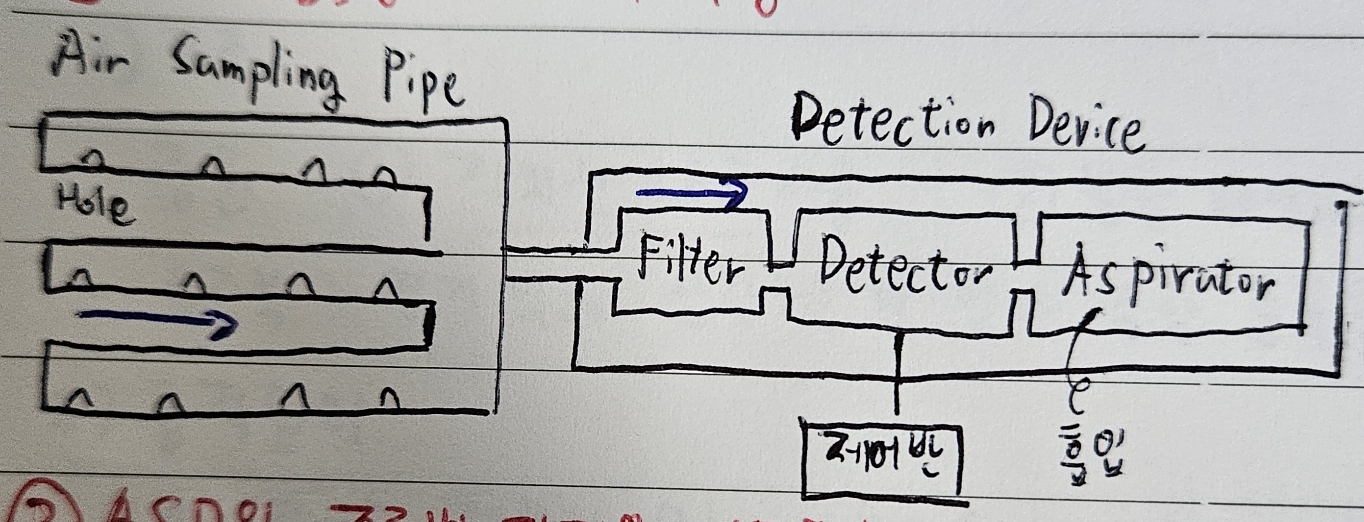

[그림 -1] 공기흡입형 감지기 구조

 1. 공기흡입형 감지기는 실내 공기를 직접 흡입해 능동적으로 분석하는 연기 감지기이다.
 2. 주로 기류가 빠른 전산실이나 크린룸에 설치한다.
 3. 화재 위치를 정밀하게 파악하기 위해서 실의 모든 부분에서 공기를 흡입할 수 있도록 설계되어야 한다.
 4. 또한 주기적으로 유지보수를 통해 모든 Hole 에서 공기를 충분히 빨아들여서 화재를 감시할 수 있도록 해야한다.


2. 공기흡입형 감지기의 특징


 1. 초미립자(0.02㎛ 이하) 열분해 생성물을 감지할 수 있다.(화재 초기단계에서 감지)
 2. 능동적으로 공기를 흡입하기 때문에 기류, 습도의 영향이 적다
 3. 연기의 축적이 어려운 크린룸 등에 적응성이 있다.
 4. 적응성 있는 장소는 다음과 같다.
  ㄱ. 박물관, 미술관 등 고가의 물품이 있는 장소(화재에 민감)
  ㄴ. 환기가 빠른 크린룸, 의약품 제조소 등
  ㄷ. 통신시설, 중앙통제실, 전산실 등 장애시 심각한 피해가 우려되는 장소
  ㄹ. 층고가 높은 장소 (대형 몰, 교회, 창고 등)


3. 공기흡입형 감지기의 설계시 고려사항


 1. 흡입 지점 : 위험도가 높은 지역에 설치한다. ( 장비 주변 등 화재 발생 가능성이 높은 곳)
 2. 흡입 배관망 : 짧게 설계 (연기가 감지기에 빠르게 도달)
 3. 흡입구의 위치 : 직접적인 기류 흐름 경로상에 흡입구 위치
 4. 흡입구의 수 : 흡입구의 수가 증가할수록 연기의 이송시간이 길어진다.
 5. 흡입 배관 갯수 : 흡입 배관 갯수가 늘어날수록 배관의 길이가 짧아지고, 연기의 이송시간이 짧아져 감도가 좋아진다.


4. Air Sampling Pipe 배치 방법


 1. 주 흡입 방식

[그림-2] 주 흡입방식



ㄱ. 지역 내 강제 환기장치 이용

ㄴ. 반응이 매우 빠르지만, 화재의 위치를 찾기가 어렵다



2. 보조 흡입방식

[그림-3] 보조 흡입방식



ㄱ. 기류 이동이 적은 곳에 보편적으로 이용한다.

ㄴ. 공기흡입구를 가진 배관망으로 구성된다.(가장 많이 사용)



3. 국소 방식

[그림-4] 국소 방식



ㄱ. 감지된 연기 위치 식별이 가능하다

ㄴ. 장비 바로 위에 배관을 설치해서 화재를 빠르고 정확하게 감시한다.



5. 공기흡입형 감지기 유지관리시 고려사항


 1. 흡입 배관 청소 : 배관이 막히면 연기를 감지부까지 보낼 수 없으므로 주기적으로 흡입 배관을 청소한다.

 2. 흡입 배관의 표시 : 흡입 배관에 절대 손대지 말라는 표시를 명확하게 해야한다.

 3. 배관, 흡입구 막힘 여부 확인 : 먼지나 결로로 인한 흡입용 파이프 홀 막힘이 발생하지 않도록 주의

 4. 연기 스프레이 테스트 : 흡입 파이프 말단에 연기 스프레이를 뿌려 60초 이내에 감지되는지 점검
