[121회 소방기술사] 4교시 답안작성 연습(옥내탱크저장소 표시 및 표지, 게시판, 게시판 색, 압력탱크 압력계 및 안전장치, 밸브없는 통기관 설치기준)

위험물안전관리법령상 옥내탱크저장소의 위치·구조 및 설비의 기준 중 다음에 대하여 설명하시오
(1) 표시 및 표지   (2) 게시판  (3) 게시판의 색
(4) 압력탱크에 설치하는 압력계 및 안전장치  (5) 밸브없는 통기관의 설치 기준



1. 옥내탱크저장소의 설치 기준



1. 위험물을 저장 또는 취급하는 옥내탱크는 단층건축물에 설치된 탱크 전용실에 설치

2. 옥내저장탱크와 탱크전용실의 벽과의 사이 및 옥내저장탱크의 상호간에는 0.5m 이상의 간격을 유지할 것. 단 탱크의 점검 및 보수에 지장이 없는 경우는 예외



2. 표지 및 게시판 기준



1. 표지

 ㄱ. 보기 쉬운 곳에 "위험물 옥내탱크저장소" 라는 표시를 한 표지를 설치

 ㄴ. 표지는 0.3m × 0.6m 이상인 직사각형

 ㄷ. 표지 바탕은 백색, 문자는 흑색



2. 게시판

 ㄱ. 게시판은 0.3m × 0.6m 이상인 직사각형

 ㄴ. 기재사항

   (1) 저장 또는 취급하는 위험물의 유별·품명 및 저장최대수량 또는 취급 최대수량

   (2) 지정수량의 배수

   (3) 안전관리자의 성명 또는 직명

 ㄷ. 게시판 바탕은 백색, 문자는 흑색

 ㄹ. 저장 또는 취급하는 위험물에 따른 주의사항

주의 사항	해당 위험물	게시판의 색
물기엄금	1. 제 1류 위험물 중 알칼리금속의 과산화물 2. 제 3류 위험물 중 금수성 물질	청색바탕에 백색 문자
화기주의	제 2류 위험물(인화성 고체 제외)	적색 바탕에 백색 문자
화기엄금	1. 제 2류 위험물 중 인화성고체 2. 제 3류 위험물 중 자연발화성 물질 3. 제 4류 위험물 4. 제 5류 위험물



3. 압력탱크에 설치하는 압력계 및 안전장치



1. 위험물을 가압하는 설비 또는 취급하는 위험물의 압력이 상승할 우려가 있는 설비에는 압력계와 안전장치를 설치

2. 안전장치의 종류(다음 중 1가지 설치)

 ㄱ. 자동적으로 압력의 상승을 정지시키는 장치

 ㄴ. 감압측에 안전밸브를 부착한 감압밸브

 ㄷ. 안전밸브를 겸하는 경보장치

 ㄹ. 파괴판 (안전밸브의 작동이 곤란한 가압설비에 한함)



4. 밸브 없는 통기관의 설치 기준

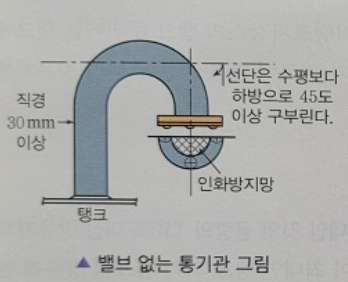

[그림-1] 밸브 없는 통기관



1. 옥내저장탱크 중 압력탱크(최대 상용압력이 부압 또는 정압 5kPa을 초과하는 탱크)외의 탱크(제 4류 위험물의 옥내저장탱크 한정)에 밸브 없는 통기관 또는 대기밸브 부착 통기관을 설치

2. 통기관의 끝부분은 건축물의 창·출입구 등의 개구부로부터 1m 이상 떨어진 옥외의 장소에 지면으로부터 4m 이상 높이로 설치

3. 인화점이 40℃ 미만인 위험물 탱크에 설치하는 통기관은 부지경계선으로부터 1.5m 이상 거리 둘 것

4. 고인화점 위험물만을 100 ℃ 미만의 온도로 저장 또는 취급하는 탱크에 설치하는 통기관은 그 끝부분을 탱크전용실 내에 설치 가능

5. 통기관은 가스 등이 체류할 우려가 있는 굴곡이 없도록 할 것

6. 다음 기준에 적합하게 설치

 ㄱ. 직경은 30 mm 이상

 ㄴ. 선단은 수평면보다 45도 이상 구부려 빗물 등의 침투를 막는 구조

 ㄷ. 가는 눈의 구리망 등으로 인화방지장치 할 것

 ㄹ. 가연성 증기를 회수하기 위한 밸브를 통기관에 설치하는 경우, 저장탱크에 위험물을 주입하는 경우를 제외하고는 항상 개방되어 있는 구조, 폐쇄하였을 경우 10kPa 이하의 압력에서 개방되는 구조이며 이 경우 개방된 부분의 유효 단면적은 777.15 mm^2 이상
